Биометрические технологии. Интерфейс Wiegand.


Wiegand широко распространенный интерфейс между ридерами и контроллерами в системах контроля доступа, безопасности, учета рабочего времени, и др. смежных областях. Серия F и SC терминалов контроля доступа имеет 26-Bit Wiegand интерфейс. Стандарт Wiegand принят как базовый для соединения считывателей и контроллеров в системах безопасности, что обеспечивает совместимость и взаимозаменяемость элементов.

26-бит Wiegand формат
Wiegand Interface - наиболее распространенный интерфейс применяемый в считывателях систем контроля доступа для обмена информацией с контроллерами управления. В настоящее время интерфейс Вейганда фактически является стандартом для организации протокола обмена информации со считывателями контроля доступа. Интерфейсом Вейганда определяются требования как к уровню сигнала, так и к формату данных. Стандарт применительно к сигналу предполагает использование двух линий данных для передачи сигнала считываемого с карточки к контроллеру. Они называются data1 и data0. Линия, именуемая data1, служит для передачи битов "1" из данных, передающихся на контроллер. Линия, именуемая data0, служит для передачи битов "0" от считывателя к контроллеру. В обоих случаях амплитуда сигнала в линии изменяется от 5В до 0В. Стандарт применительно к формату данных предполагает использование последовательного формата в 26 бит. Этот формат состоит из 1 контрольного бита, 8 битов идентификационного кода объекта, 16 битов идентификационного кода пользователя и 1 контрольного бита (26=1+8+16+1).

Настраиваемый Wiegand формат
Возможная длина кода, которая может применяться для Виганд формата - 64 биты. С некоторыми ограничениями, возможно создания кода более, чем 64 бита.

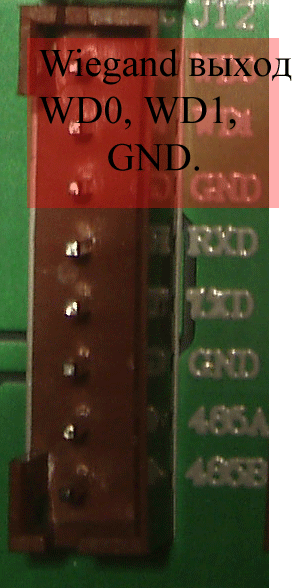

Wiegand выход - служит для подключения терминалов ZKSoftware к контроллерам управления доступом.

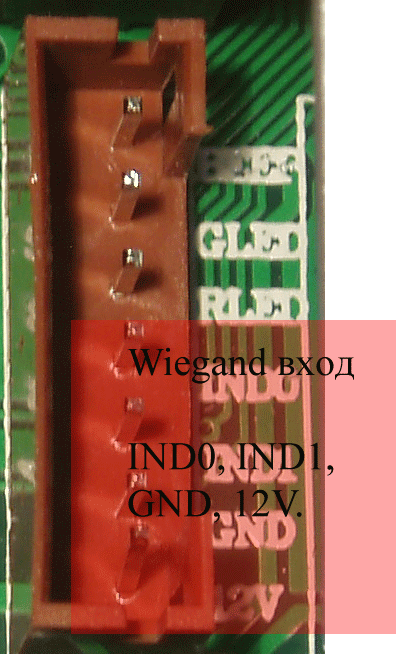

Wiegand вход - служит для подключения к терминалам ZKSoftware дополнительных считывателей (бесконтактных, биометрических, клавиатурных).
