Биометрические технологии. КОНТРОЛЛЕР УПРАВЛЕНИЯ ДОСТУПОМ С2.

C2- контроллер управления нового поколения для биометрических систем контроля доступа, состоящих из биометрических терминалов, контроллера управления, электроуправляемых замков, кнопки выхода, компьютера и программного обеспечения. Контроллер имеет соединение с биометрическим терминалом, кнопкой выхода (герконом, звонком) и замком. Терминал проводит непосредственно верификацию пользователей и отправляет команду контроллеру на открытие замка. Контроллер непосредственно управляет замком, получая команду от терминала, которые соединены между собой по RS232 интерфейсу, что повышает общую безопасность системы, так как контроллер устанавливается внутри помещения. Контроллер имеет стандартные интерфейсы RS232/RS485, TCP/IP для соединения с компьютером или создания сети. Питание биометрического терминала обеспечивается контроллером C2.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Разъемы контроллера Одно реле для управления замком, (NO) и (NC). Одно реле для управления алармом (NO) и (NC). Звонок. Геркон. Кнопка выхода.

Сетевые соединения Интерфейс RS232/485. Интерфейс TCP/IP. RS232 интерфейс для соединения контроллера и терминала. Интерфейсы выбираются через меню терминала.

Функциональные кнопки Кнопка Reset (Для аппаратной перезагрузки контроллера). Кнопка Сброса (Для сброса настроек в заводские значения).

Питание Питание контроллера AC 220V. Питание терминала 12V. Питание аларма 12V. <0.5A. Выход реле замка 12V. <1.0A.

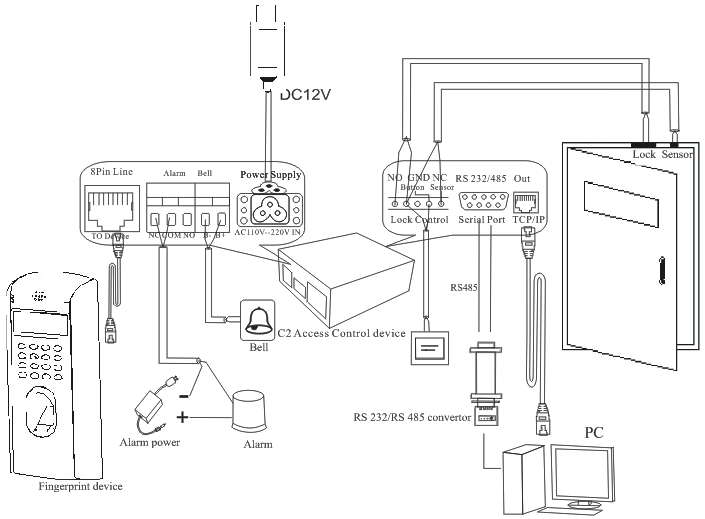

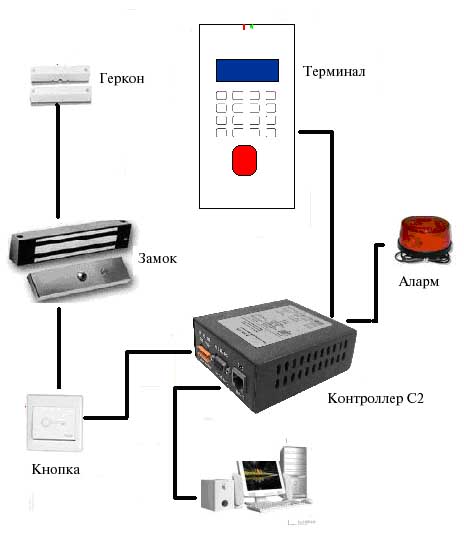

Схемы соединения.
